HTFD-V型离心式风机箱

　　1、HTFD型离心式风机箱概述

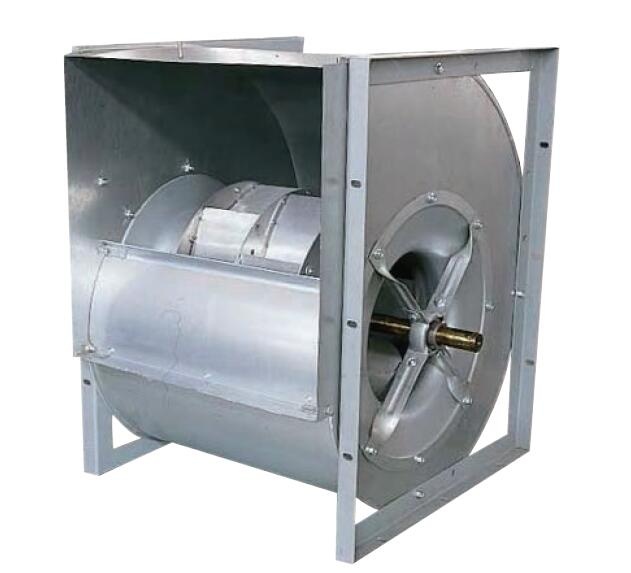

　　1.1.HTFD-Ⅴ型离心式风机箱是-种叶片为后倾式箱形离心风机，产品由低噪声后倾叶片式离心风机、电机、轴承、传动件、消声型箱体等组成。根据安装位置的不同，提供12种不同角度的进出风口位置，以满足用户不同安装环境需要。根据消防与通风的要求不同分A型和B型两种类型，B型电机装在箱体外用于消防排烟，并经国家消防装备监督质量检验中心按GA211-2009《消防排烟风机耐高温试验方法》进行耐高温试验，能在280℃高温条件下连续运行60分钟以上;A型电机装在箱体内，用于通风换气。

　　1 . 2 . 风机按叶轮直径分为2 5 0 ~ 1 6 0 0 m m 十五种规格，系列风量为1000~300000m3/h，全压为280~2300Pa。风机分单速和双速，双速风机配用双速电机，实现两档调速，可满足用户对不同工况点性能调节的需要，风机也可配用变频电机和变频控制器，实现无级调速，建议调节频率锁定在25Hz~50Hz。

　　1.3.为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4，适用于易燃、易爆气体的场所。

　　1.4.为适应不同场所噪声的要求，风机均可配不同长度的消声器，也可将风机消声型箱体加厚，以降低风机噪声。

　　1.5.风机加配置初效、中效或高效过滤器，以提高空气的清洁度，配置过滤器时应考虑实际压力损耗，并需适当增加风机箱体长度。

　　2、HTFD-V型离心式风机箱工作条件

　　工作温度：-20~+40℃(可连续运转);

　　耐 高 温：100℃(可连续运转20小时);280℃(可连续运转60分钟);

　　湿 度：小于90%;

　　介质条件：空气;

　　工作电源：三相、380V/50Hz。

　　3、HTFD-V型离心式风机箱应用

　　风机可广泛应用于宾馆、饭店、礼堂、影剧院、地下室、工矿企业、办公楼等场所通风排烟，特别是需要低噪声、大风量通风排烟。

　　4、HTFD-V型离心式风机箱配置

　　4.1.标准配置

　　●叶轮; ●皮带轮、皮带; ●机壳(机壳、集流器、支架);

　　●皮带罩(仅B式); ●电机; ●消声箱体;

　　●轴承(带壳); ●电机调节道轨; ●主轴;

　　●进出口法兰。

　　4.2.备选件及附件(订货时注明是否购买)

　　※减振设备; ※控制箱; ※消声器;

　　※对接法兰; ※过滤器; ※电机防雨罩(仅B式)。

　　5、HTFD-V型离心式风机箱加工艺

　　5.1.风机叶轮、机壳为优质钢板，全部模具化生产，采用焊接成形，叶轮经动、静平衡校正，其平衡精度为不大于5.6级。

　　5.2.风机消声型箱体采用框架、箱板拼装设计，框架采用先进的金属冷弯机组-次拉伸而成(也可根据用户需要采用铝合金型材)，箱板为镀锌板，表面清洁美观、耐腐蚀性强，内层为镀锌消声微穿孔板，夹层超细玻璃棉，可进-步降低噪声。产品可进行拆装，现场安装。

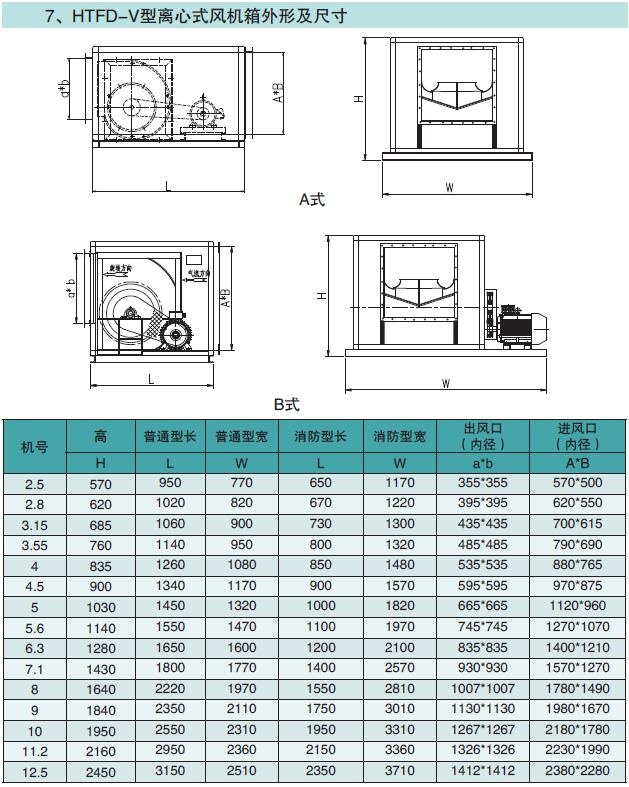

  备注：1.B型风机箱的宽度不包括皮带罩宽度。
  2.B型消防型风机箱电机全部放在底下，若电机仍要放在箱体上面，请在订货时注明。
