GDF型离心式管道风机

　　1、GDF型离心式管道风机概述

　　1.1.GDF型离心式管道风机，叶轮为前倾式多翼离心叶轮，单面吸风，风机设计成水平进出，

　　方形进出风口可直接与风管联接。风机电机为空调专用电机，整机具有噪声低，运转平稳，使用寿命

　　长等特点。

　　1.2.风机按直径分为140~500mm十六种规格。

　　系列风量为130~5500m3/h，全压为45~470Pa。

　　1.3.为适应不同场所噪声的要求，分为：

　　普通型：其全部材料为镀锌钢板通过咬接成形;

　　消声型：其风机部分为镀锌钢板通过咬接成形，

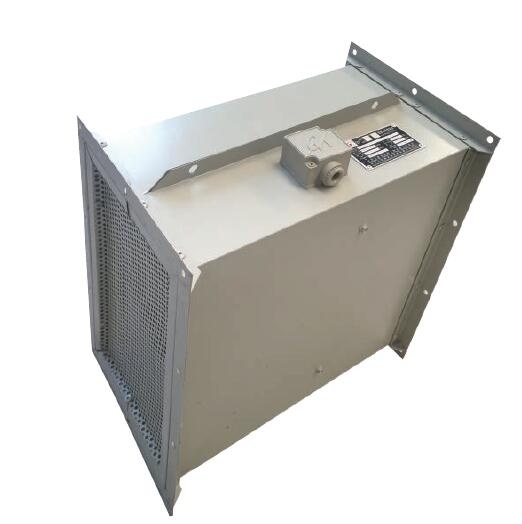

　　箱体箱板为彩涂板内加消声材料，框架为铝合金型材，进出风口设有过滤网。

　　2、GDF型离心式管道风机工作条件

　　工作温度：-20~+40℃;

　　湿 度：小于90%;

　　介质条件：空气(含尘量不超过100mg/m3);

　　工作电源：三相380V/50Hz;

　　单相220V/50Hz(部分型号)。

　　3、GDF型离心式管道风机应用

　　风机广泛应用于宾馆、饭店、会议室、办公楼、公共侧所、商场等通风换气之用。

　　4、GDF型离心式管道风机配置

　　4.1.标准配置

　　●叶轮; ●外转子电机; ●机壳(蜗壳、集流器、电机支架);

　　●过滤网(仅消声型); ●箱体(仅消声型)。

　　4.2.备选件及附件(订货时说明是否购买)

　　※减振设备; ※控制箱; ※消声器; ※对接法兰。

　　5、GDF型离心式管道风机加工工艺

　　5.1.风机叶轮、机壳全为优质镀锌钢板，全部模具生产，经咬接成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

　　5.2.消声型风机箱板经数控折弯机折边成形，以自攻螺栓连接而成。
